Zašto termovizija kao inspekcijska metoda

Termovizija je dio prediktivnog održavanja. Ispitivanjem se dobije potpuni uvid u stanje elektro instalacija, dinamiku uklanjanja grešaka i smanjenje broja kvarova i ispada.

SMANJIVANJE TROŠKOVA ODRŽAVANJA

SMANJIVANJE GUBITAKA ENERGIJE

PREVENTIVA KOD ZAŠTITE OD POŽARA

NEOMETANI PROIZVODNI PROCES

OTKRIVANJE NEISPRAVNE OPREME

RANO OTKRIVANJE KVAROVA

Ispitivanje obuhvaća

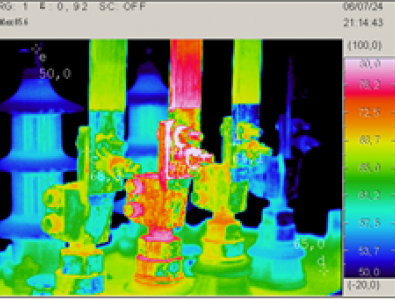

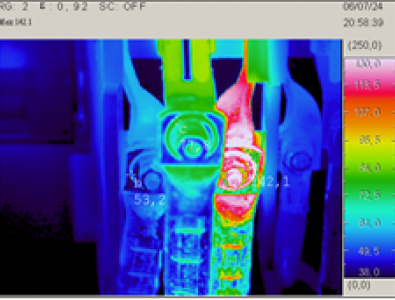

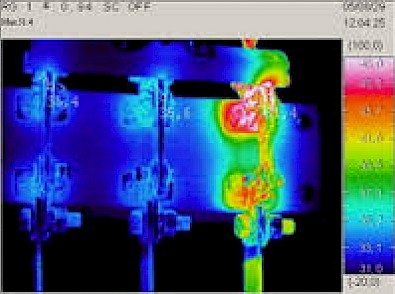

VN postrojenje

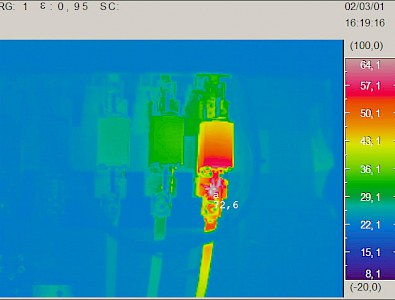

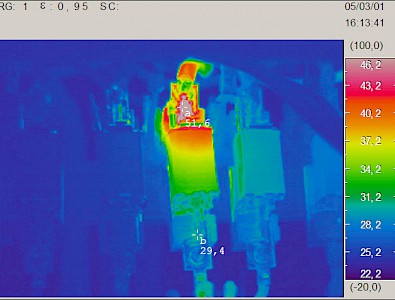

Spojevi provodnih izolatora, spojevi sabirnica, spojevi sabirnica i uredaja, spojevi kablova i uredaja, obujmice osiguraca, unutarnji kontakti malouljnih prekidaca, zagrijavanje osiguraca, dosjedi rastavljaca, nepravilna zagrijavanja SMT i NMT-a, parcijalna izbijanja na izolatorima, kablovima i kabelskim glavama, slabo prešane stopice kablova.

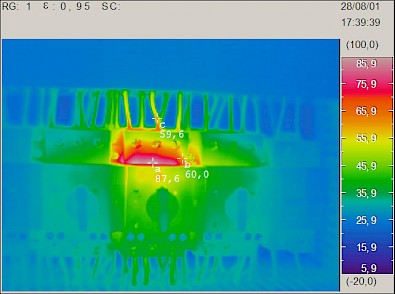

Transformatori

Parcijalna izbijanja na VN strani, Spojevi na VN i NN dijelu, Spojevi stezaljki i provodnih izolatora, unutarnji spoj provodnog izolatora, spoj uzemljenja, zagrijavanje kucišta, nepravilno hladenje, spojevi sabirnica.

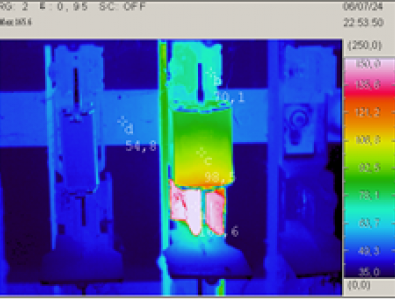

NN razvod

Spojevi sabirnice ili kabela na sklopku, osigurace, SMT, stopice kabela, unutarnji kontakti sklopki, dosjedi osiguraca, kabelske glave.

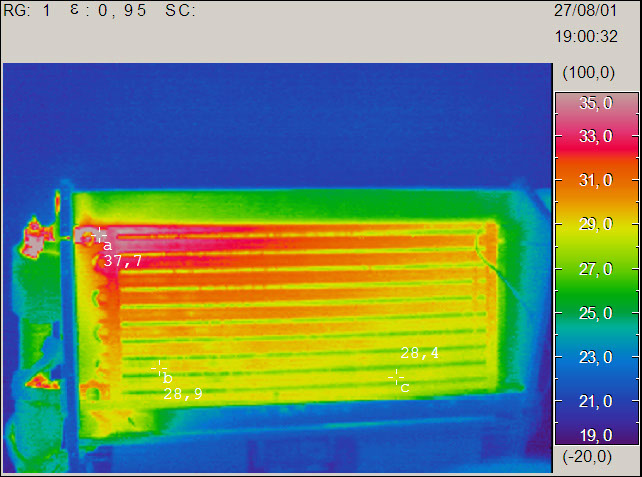

Kompenzacija

Spojevi kabela na sklopnike i postolja osiguraca, unutarnji kontakti sklopnika, dosjedi osiguraca, zagrijavanje osiguraca, pregoreni osiguraci, kontakti bimetala, stopice kabela, spojevi sa baterijama, baterije.

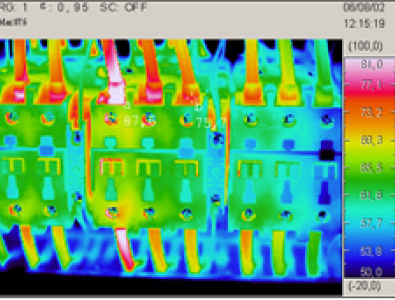

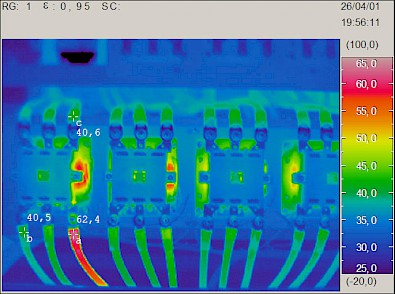

Razvodni ormari

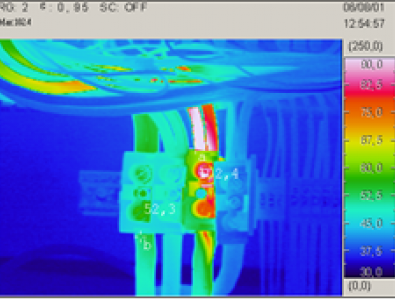

Redne stezaljke, spojevi na uređaje, grebenaste sklopke, stopice kabela, bimetali, sklopnici, sklopke, razne izvedbe postolja osiguraca, releji, SMT, inverteri, zagrijavanje kabelaa, nedovoljna ventilacija. Šinski razvodni ormari (zagrijavanje kucišta i kabela).

MEHANIKA

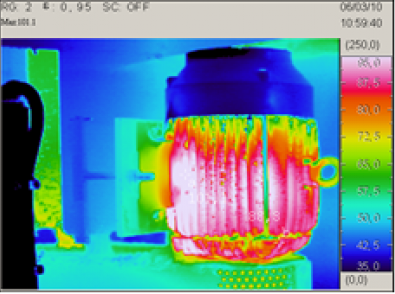

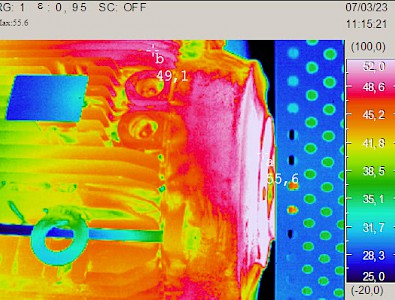

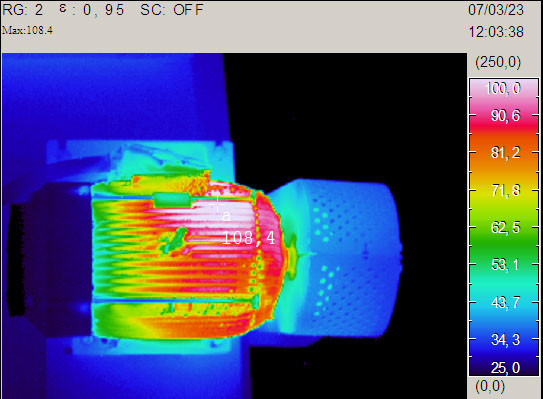

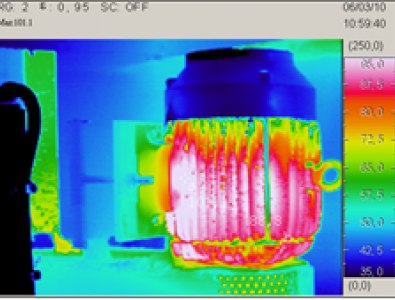

Elektro-motori (pumpe)

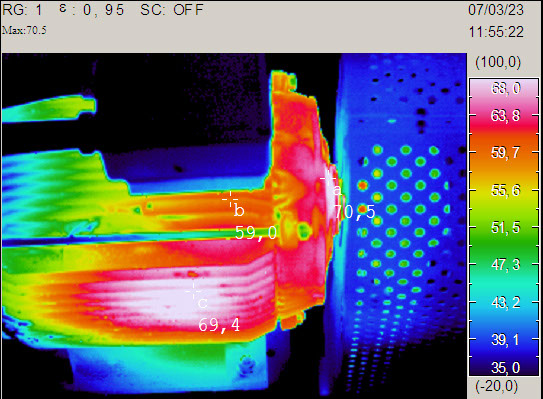

Zagrijavanje kucišta motora, ležajevi elektromotora, razvodna kutija motora,

Spojke, reduktori, ventilatori, remenice

Termo izolacija kotlova, cijevi

Puknuca cijevi

Zagrijavanja u procesu ( temperaturne raspodjele)

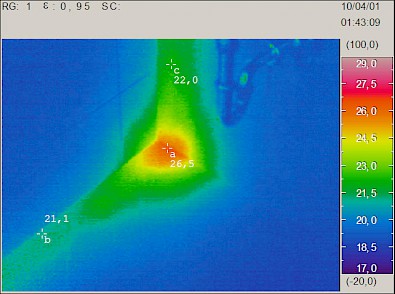

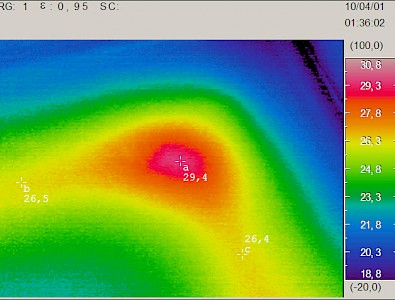

Zgradarstvo

Termografija u zgradarstvu je metoda detektiranja i prezentiranja temperaturne distribucije na ovojnici zgrade.

Termografsko ispitivanje ovojnice zgrada služi za

01Kontrolu kvalitete novih ili obnovljenih objekta

02Utvrđivanje stanja postojećih objekta

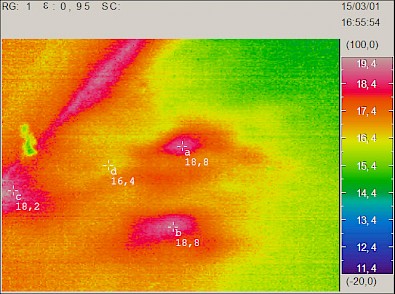

Nepravilnosti u temperaturnim svojstvima materijala koji čine vanjsku ovojnicu zgrade, rezultiraju temperaturnim varijacijama po površini objekta, stoga se distribucija površinske temperature može koristiti za otkrivanje toplinskih nepravilnosti zbog primjerice, izolacijskih defekata, vlage i/ili propuštanja zraka u komponentama koje čine vanjsku ovojnicu zgrade.

Karakteristične nepravilnosti i njihove manifestacije

01nedostatak izolacije / toplinski mostovi – na termogramu prikazano kao pravilni oblici, s relativno podjednakom temperaturnom varijacijom

02propuštanje zraka – na termogramu prikazano kao nepravilni oblici sa ne ravnomjernom raspodjelom temperature

03vlaga – na termogramu prikazano kao difuzni oblici, sa manjom temperaturnom varijacijom

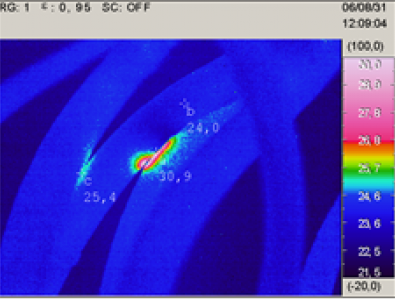

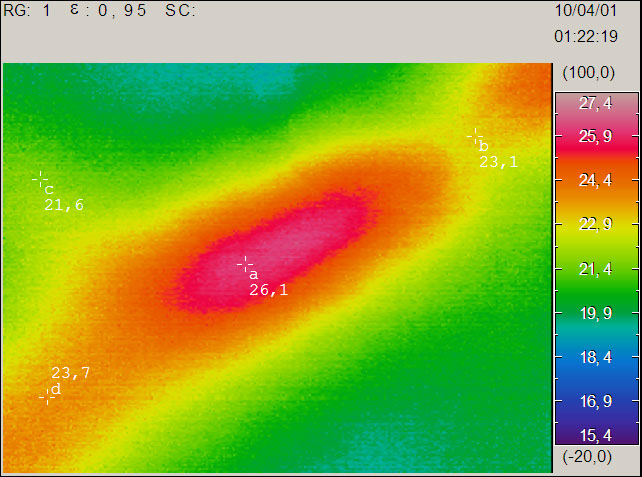

Centralna i podna grijanja

Pronalazak mjesta propuštanja

Izvještaj sadrži:

Popis pregledane opreme

Sažet popis svih kvarova i preporuke

Pojedinacni izvještaj za svaki kvar, sumnju ili referentni primjerak

Pojedinacni izvještaj sadrži:
  • Termovizijsku i realnu sliku
  • Lokaciju kvara, opis kvara
  • Nominalna i trenutna struja uredaja
  • Temperaturna razlika u odnosu na referentnu temperaturu pri trenutnom opterecenju i pri nominalnom opterecenju i na temelju toga preporuku o hitnoci
  • Mjesto za bilješke o izvršenoj sanaciji
